Účel sady:



RT vzorka skladacia je navrhnutá tak, aby umožňovala pracovníkom upravovať hrúbku vzorky od 0,25” (6,35mm) do 2” (50,80mm) T. Vzorka má po okrajoch plechu značky rozsahu po 2” (6,35mm) zvýšenia. Tieto značky rozsahu umožňujú pracovníkovi rýchlo upraviť axiálne umiestnenie plechov, ktoré potom posunú miesto(a) chyby pozdĺž osi zvaru. Dizajn sady umožňuje pracovníkovi pomiešať plechy zhora nadol, čím mu poskytne tisíce možných hrúbok a miest chýb.



Technické údaje:

  • Sada obsahuje 8 vzoriek plechov
  • Každá vzorka je z uhlíkovej ocele s rozmermi 6,35 mm T x 101,60 mm x 203,20 mm
  • 8 plechov obsahuje 6 chýb a 2 sú prázdne miesta
  • Zahrnuté chyby: 1 IP, 2 troskové vtrúseniny, 1 studený spoj (bočná stena), 1 stredová trhlina, 1 skupinová pórovitosť
  • Každý plech má zvar, ktorý vedie po dĺžke 203,20 mm plechu a korunky a korene boli vybrúsené tak, aby sa prispôsobili skladaniu plechov.
  • Pribalené dokumenty obsahujú: certifikát o zhode, CAD výkresy vyhotovenia, RT Film & technický list (RT podľa ASME, oddiel V), certifikáty meracích a testovacích zariadení, skúšobné listy (používané počas školenia a testovania technika)

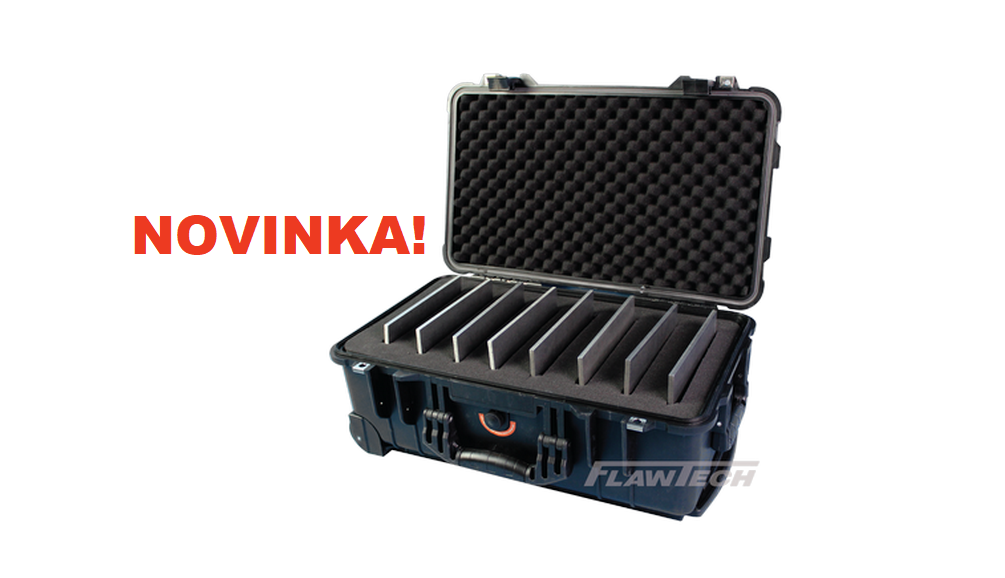

Sada obsahuje 1 kufrík

Celková hmotnosť ~15,88 kg
