Automatické skúšanie tvrdosti podľa Rockwella vo výrobe.



Prístroje na skúšanie tvrdosti sú navrhnuté na podporu výroby a 100% kontrolu pre väčšie množstvá. Vďaka novému dizajnu ho môžete bez problémov integrovať do výrobných závodov.

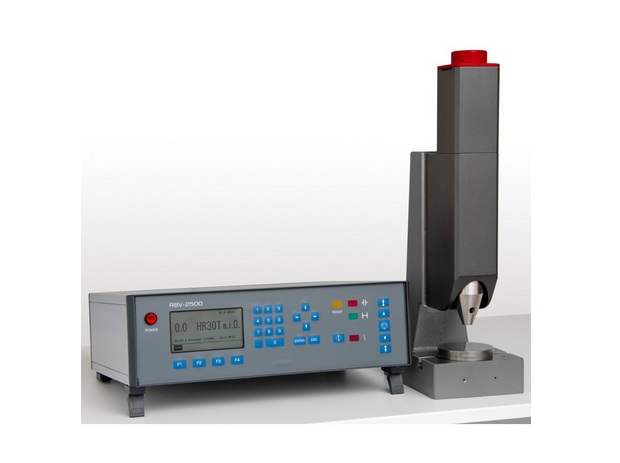

Každý prístroj sa skladá zo skúšacieho modulu tvrdosti a oddelenej riadiacej jednotky, ktorá môže byť zabudovaná do elektrickej skrinky.

Verzie pre každý Rockwellov postup sú súčasťou programu.

Prístroje podľa Brinella používajú modifikovaný postup na zmiernenie penetrácie, pretože optické meranie odsadenia nie je užitočné pri rýchlom automatizovanom skúšaní.

Skúšobné zaťaženie je počas aplikácie zaťaženia regulované a stabilne prispôsobené. Výsledkom je vysoká presnosť s rýchlou rýchlosťou merania.

Skúšobný cyklus sa spustí po štarte skúšky po vstupnom štarte. Štandardizované skúšobné cykly trvajú približne 20 sek. Keď je skúška dokončená, pripravený výstup signalizuje, že skúšaný objekt môže byť odstránený. Výsledok skúšky sa vyhodnotí podľa upravených okrajov a nastavia sa spínané výstupy. Hodnotu tvrdosti možno požadovať cez rozhranie USB, rozhranie RS232 alebo protokol TCP/IP-LAN.



Vlastnosti a výhody

  • Plne automatizované skúšanie tvrdosti
  • Rockwell, Super-Rockwell a Brinell (HBT)
  • Podľa DIN EN ISO 6508 a ASTM E18
  • Ovládanie SPS (vrátane hodnotenia GOOD/BAD)
  • Realizovateľné vo výrobných závodoch
  • Veľmi flexibilné možnosti montáže



 Technické údaje

Stupnica tvrdosti

Rockwell a Super-Rockwell, ďalšie na vyžiadanie

Skúšobné zaťaženie (Rockwell)

Možnosť výberu z 15 – 150 kg

Rozlíšenie tvrdosti

0,1 HRC

Vyťahovanie

20 mm

Cyklus skúšania

Cca. 20 sek.

Napájanie

85 – 264 V/AC

Rozmery

75 x 120 x 420 mm

Inštalácia

Dierované otvory na zadnej strane

Kontrolná jednotka

19“ – prípad, 3 HE

Pripojenie k SPS

Switch-output, (bez potenciálu)

Rozhranie

USB, RS232, Ethernet

Displej

Farebný LCD





Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk



PrílohaVeľkosť
PDF icon ROCKWELLmodul leták DE840.87 KB
