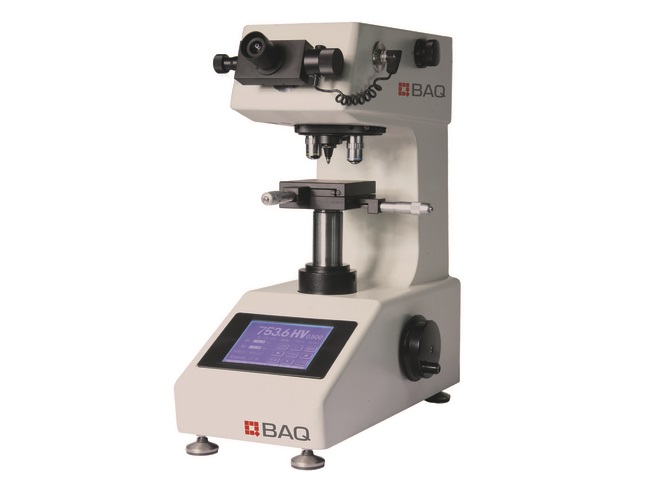

Vickersov micro tvrdomer od HV0,01 (10g) do HV1 (1kg) s digitálnym okulárom.



Digitálny Vickersov micro tvrdomer s veľkým rozsahom zaťaženia od 10g do 1kg. Stroj má dva objektívy a jedno vtlačovacie teliesko (voliteľný Vickers alebo Knoop). Uhlopriečky vtlačenia, ktoré sú určené na analógové očné, boli napísané cez veľkú dotykovú obrazovku do stroja. Výpočet hodnoty tvrdosti sa vykonáva automaticky. Vickersov micro tvrdomer má dve optické cesty a môže byť bez problémov modernizovaný pomocou kamerového systému a meracieho softvéru pre Windows PC.



Vlastnosti a výhody

  • Jednoduchá manipulácia
  • Plne automatizované riadenie zaťaženia
  • Veľká dotyková obrazovka
  • Dve optické cesty
  • S motorizovanou revolverovou hlavicou
  • CCD-kamerový systém a softvér ako dostupné možnosti



 Technické údaje

Stupnica tvrdosti

HV0.01 / HV0.025 / HV0.05 / HV0.1 / HV0.3 / HV0.5 / HV1

Skúšobné zaťaženie

10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 kg

Výber skúšobnej sily

Ciferník

Presnosť

GB, EN-ISO 6507, ASTM, JIS

Zaťaženie

Automatické (načítanie/zotrvanie/uvoľnenie)

Veža

automatická

Doba zotrvania

5 – 99 s

Okulár

10x

Merací mikroskop

Digitálny

Rozlíšenie

0.01 µm

Objektívy

10x, 40x

Úplné zväčšenie

100x (pozorovanie), 400x (meranie)

Rozsah merania

200 µm

Optická dráha

2-cestné prepínateľné: okulár/fotoaparát

Zdroj svetla

Halogénová lampa

Displej

Dĺžka uhlopriečky, prepočet, skúšobná sila (N alebo kg)

Hodnota tvrdosti

5-digit

Uhlopriečky

4-digit (D1, D2)

Vstavaná tlačiareň

Áno

Rozhranie RS232

Áno

Prepočet tvrdosti

Brinell, Rockwell, Super-Rockwell

Rozmer XY-fázy

100 x 100 mm

Jazdný dosah XY-fázy

25 x 25 mm

Rozlíšenie

0.01 mm

Max. rozmer vzorky

90 x 120 mm (hĺbka od osi)

Rozmery

500 x 330 x 560 mm

Hmotnosť

36 kg

Napájanie

110/220 V AC, 60~50 Hz
