PALM Flat Scanner je zariadenie vyvinuté pre všeobecnú kontrolu zvarov použitím PA techniky. Výhodou v porovnaní s klasickými sondami je vyššia pravdepodobnosť detekcie indikácii vo zvare, kratší čas kontroly a kompletný záznam skenovanej oblasti priamo v zariadení. Magnetické kolieska zabezpečia bezproblémovú kontrolu vo vertikálnej polohe alebo pri kontrole nad hlavou. Kolieska majú protišmykovú úpravu a brzdu. Skener je určený pre kontrolu na priemeroch väčších ako 90 mm pre obvodové skenovanie a od 200 mm pri axiálnom skenovaní.



Vlastnosti a výhody zariadenia


  • Kompaktný, pevný, ľahký, odolný (IP67, nerez)
  • Nízky profil zariadenia pre prechod cez otvory nižšie ako 30 mm (1,2") v závislosti od použitej sondy
  • Reprodukovateľné nastavenie / polohovanie sondy vďaka integrovanému pravítku
  • Prispôsobiteľné pre rôzne sondy a kliny
  • Integrovaný robustný enkóder, ktorý je ľahko vymeniteľný operátorom zariadenia
  • Osadenie sondy na pružinovom závese s možnosťou nastavenia
  • Magnetické kolieska pre presné navádzanie
  • Manuálna brzda pre zastavenie v ľubovoľnej polohe zariadenia (aj vo vertikálnej polohe)
  • Jednoduché prepínanie medzi axiálnym a obvodovým smerom a späť
  • Prevádzkovanie jednou osobou
  • Jednoduché nastavenie
  • CE zhoda



B - Scan



C - Scan

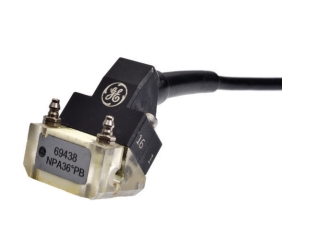

PALM Flat Scanner sa dodáva s rôznym príslušenstvom podľa požiadavky zákazníka. Zariadenie dokáže pracovať so sondou do dĺžky 70 mm a 50 mm šírky, čím je možné použiť zariadenie na kontrolu bez ohľadu na hrúbku rúrky, typu materiálu a kritérií prípustnosti. Zariadenie je možné použiť k zariadeniam GE Inspection Technologies (Phasor, Vision), ale aj so zariadením Olympus Omniscan. Súčasne je možné vyrobiť kliny s rôznym zakrivením povrchu podľa požiadavky.



Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk
