USM Vision predstavuje komplexné riešenie pre proces tvorby plánov kontroly, kontroly samotnej a zdieľania dát. USM Vision defektoskop bol vyvinutý za účelom prechodu z RT/RTG kontroly zvarov na ultrazvukovú kontrolu v zmysle medzinárodných predpisov a noriem. USM Vision je vhodný pre kontrolu zvarov, výkovkov, kompozitných materiálov alebo pre kontrolu korózie.



USM Vision spĺňa požiadavky noriem a predpisov:

  • ASME V
  • B31.3
  • API 1104
  • ASTM E 2373
  • B31 Case 181
  • Code Case 2235
  • EN ISO 17640
  • EN ISO 10863
  • Pr EN ISO 13588
  • DICONDE



Nová verzia USM Vision 1.2 je rozšírená o možnosť paralelného skenovania a podporuje sondy PA so 128. prvkami. Software zariadenia je navrhnutý tak, aby návrh a tvorba plánov kontroly mohla byť realizovaná aj personálom bez hlbokých znalostí v oblasti UT.



Tvorba plánu kontroly

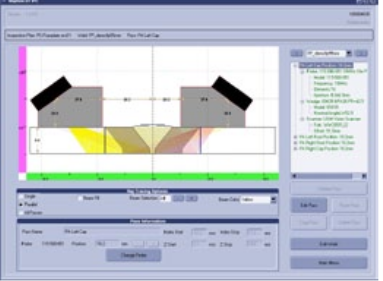

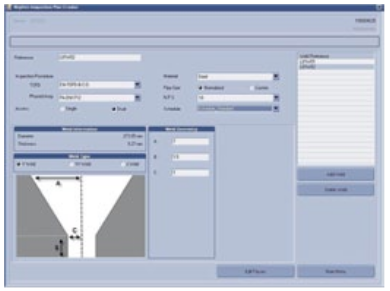

Tvorba plánu kontroly nevyžaduje hĺbkové znalosti v oblasti ultrazvuku, nakoľko stači pomocou SW na tvorbu plánu popísať úlohu, ktorá sa bude vykonávať ako je miesto kontroly, priemer rúrky, hrúbka materiálu, typ materiálu, vyhotovenie zvaru, postup a metóda, ktorá sa má použiť. Software následne sám vygeneruje potrebné nastavenia a spôsoby možnej kontroly TOFD a/alebo Phased Array.



Tieto generované zostavy skúšania obsahujú:

  • Výber vhodných sond a predsádok z databázy
  • Umiestnenie sondy
  • Umiestnenie požadovaných UT parametrov pri zohľadnení predpisov a noriem, ktoré sú definované.



Následne certifikovaný personál skontroluje a schváli takto navrhnutý postup kontroly a tento postup a nastavenie je následne možné bezdrôtovo preniesť do zariadenia USM Vision pre pracovníkov, ktorý sú zodpovední za akvizíciu údajov.

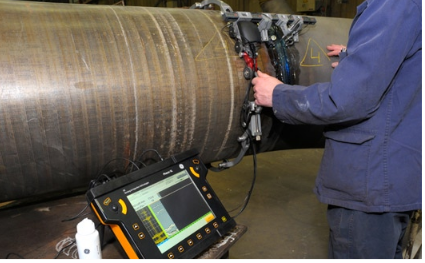

USM Vision má unikátne ovládanie pomocou dvoch trackball ovládačov na zariadení. Umožňuje kontrolu klasickým ultrazvukom, TOFD a 16/64 - 16/128 Phased Array.



Zariadenie je vhodné predovšetkým pre:

  • v oblasti výstavby v energetike
  • uhlíkovej a nerezovej ocele
  • obsahuje automatické nastavenie pre štandardizované rozmery rúrok:

    • priemer od 73 mm do 1219 mm
    • hrúbka od 6 mm do 50 mm
    • väčšie hrúbky a priemery sa dajú nastaviť v manuálnom režime
  • obvodových zvarov
  • špeciálne predsádky a ramená pre kontrolu zvarov na prechodoch rúra/príruba a rúra/koleno



Zariadenie sa dodáva ako kompletné riešenie pre kontrolu zvarov a pozostáva z:

  • IPC software pre tvorbu plánov kontroly a automatickú tvorbu UT nastavení.
  • USM Vision ultrazvukový defektoskop:

    • Klasické zobrazenie echa, TOFD, 16/64 Phased Array, Real Time Volume Corrected Images, ukladanie A-scan
    • Unikátne užívateľské rozhranie a ovládanie pomocou 2 trackball ovládačov
    • Jednoduché použitie aj pre neškolených operátorov zariadenia
    • 10.4" (26.5 cm) farebná dotyková obrazovka s rozlíšením 124 x 768
    • Hmotnosť len 4 kg
    • Hot swap výmena akumulátora pre nepretržitú prevádzku
    • Robustné pogumované telo prístroja s ochranou IP 54
    • Rozmery zariadenia: Dĺžka vrch: 36.7 cm; Dĺžka spodok: 31 cm; Výška: 25 cm; Hĺbka: 6 až 10 cm
    • USB, Ethernet, WiFi
    • IPC a SW pre analýzu údajov je možné ovládať z USM Vision
    • Transportný obal
    • Encoder-scanner, navrhnutý pre TOFD a Phased Array vrátane:

      • Manuálny vozík  s magnetickými kolieskami
      • Voliteľne reťaz pre kontrolu potrubí
      • Rameno s držiakom sond a ukazovateľom stredovej osi, osadenie pre TOFD a PA predsádky
      • Transportný obal
      • Sada sond a predsádok pre špecifický rozsah potrubí
      • Rhythm Review 4.0 SW pre analýzu a reporting
