Európske normy



K1 podľa EN 12223

  • Kalibračná mierka s veľkým uhlovým rozsahom, polomer 100 mm;
  • mierka je k dispozícii aj s bočným vývrtom Φ 1,5 mm;
  • rozsah na kalibráciu uhlovej sondy;
  • rozsah meracieho poľa a odrazového uhla.



K2 podľa EN 27963/ISO 7963

  • Kalibračná mierka s veľkým uhlovým rozsahom, polomer 25 a 50 mm;
  • rozsah na kalibráciu uhlovej sondy;
  • rozsah meracieho poľa a odrazového uhla.



VW

  • Stupňová mierka pre kalibračný rozsah hrúbky;
  • osem stupňov po 1 mm, od 1 mm až do 9 mm.

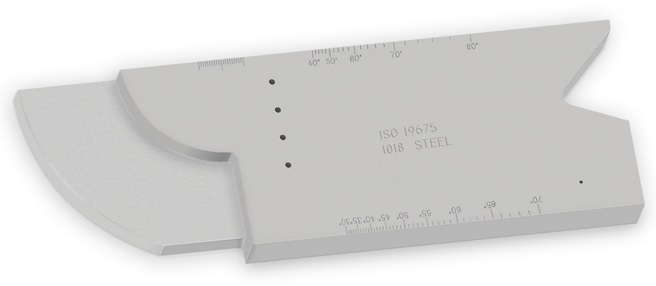

Skúšobná mierka pre Phased Array sondy

  • Kalibračná mierka podľa ISO 19675



Severoamerické normy



IIW Typ 1

  • Kalibračná mierka s veľkým uhlovým rozsahom;
  • 101.6 mm polomer pre kalibračný uhlový rozsah;
  • meria bod výstupu a referenčný uhol;
  • používa sa na kontrolu rozlíšenia a citlivosti.

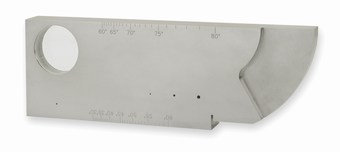

IIW Typ 2

  • Rovnaké ako IIW Typ 1 s polomermi 50,8 mm a 101,6 mm pre kalibračný rozsah;
  • bočný valcový vývrt pre nastavenie na kontrolu rozlíšenia.



DSC

  • Malá mierka pre vzdialenosť uhlového rozsahu a kalibračnej citlivosti;
  • polomer 25,4 mm oproti polomeru 76,2 mm;
  • 9,53 mm otvor v polomere 76,2 mm;
  • používa sa tiež na kontrolu rozsahu poľa a odrazového uhla.



Angle Beam, Miniature

  • Nahrádza kalibračnú mierku DSC;
  • polomer 25,4 mm oproti polomeru 50,8 mm;
  • bočný valcový vývrt pre kontrolu rozsahu poľa a odrazového uhla.



AWS Resolution

  • Hodnotí rozlišovaciu schopnosť uhlovej sondy;
  • tri sady bočných valcových vývrtov  pre 45°, 60° a 70° uhly;
  • tri otvory s priemerom 1,6 mm v každej sade.



NAVSHIPS skúšobná mierka

  • Pre NAVSHIPS špecifikáciu 0900-006-3010, sekcia 6;
  • korekcia amplitúdy vzdialenosti, senzitivity a hĺbky trhlín.



4-schodíková mierka

  • Schodíková mierka pre kalibračný rozsah hrúbky;
  • schodíky 6,35, 12,70, 19,05, 25,40 mm (0,250", 0,500", 0,750", 1,00").



5-schodíková mierka

  • Schodíková mierka pre kalibračný rozsah hrúbky;
  • schodíky 2,54, 5,08, 7,62, 10,06, 12,70 mm (0,100", 0,200", 0,300", 0,400", 0,500").



Schodíkové mierky dodávame aj nasledujúcich rozmeroch:

1 až 10 mm po 1 mm schodíkoch – 10 schodíkov

0,1“ (2,54 mm) až 0,5“ (12,70 mm) po 0,1“ (2,54 mm) schodíkoch – 5 schodíkov

0,25“ (6,35 mm) až 1“ (25,40 mm) po 0.25“ (6,35 mm) schodíkoch – 4 schodíky

0,1“ (2,54 mm) až 1“ (25,40 mm) po 0,1“ (2,54 mm) schodíkoch – 10 schodíkov

2 až 20 mm po 2 mm schodíkoch – 10 schodíkov

5 až 25 mm po 5 mm schodíkoch – 5 schodíkov

1 až 8 mm po 1 mm schodíkoch – 8 schodíkov

2,5 až 25 mm po 2,5 mm schodíkoch – 10 schodíkov





Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk
