Popis

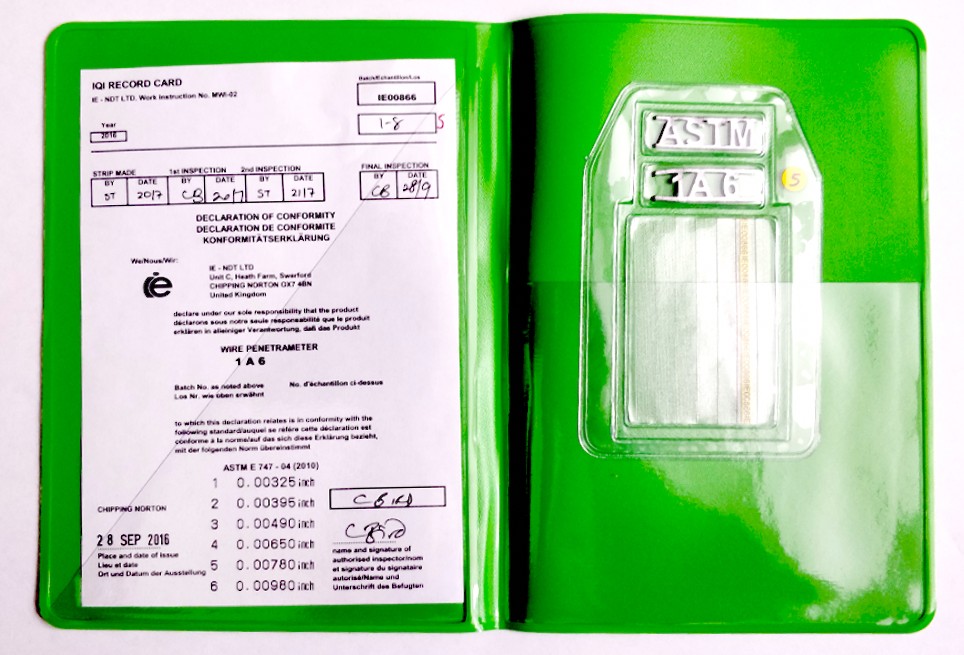

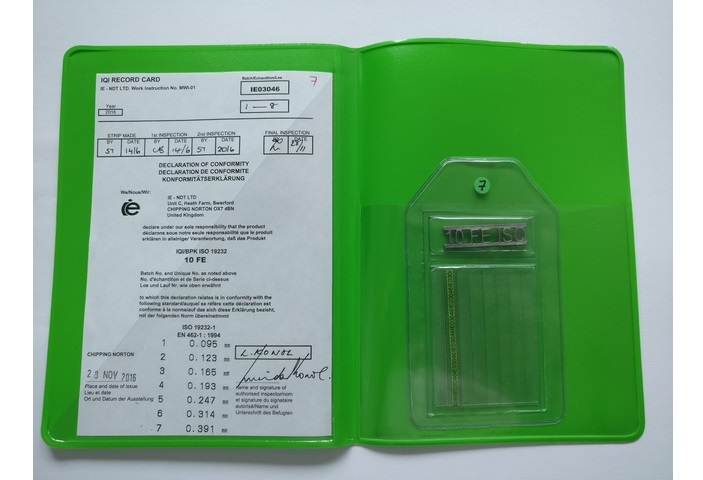

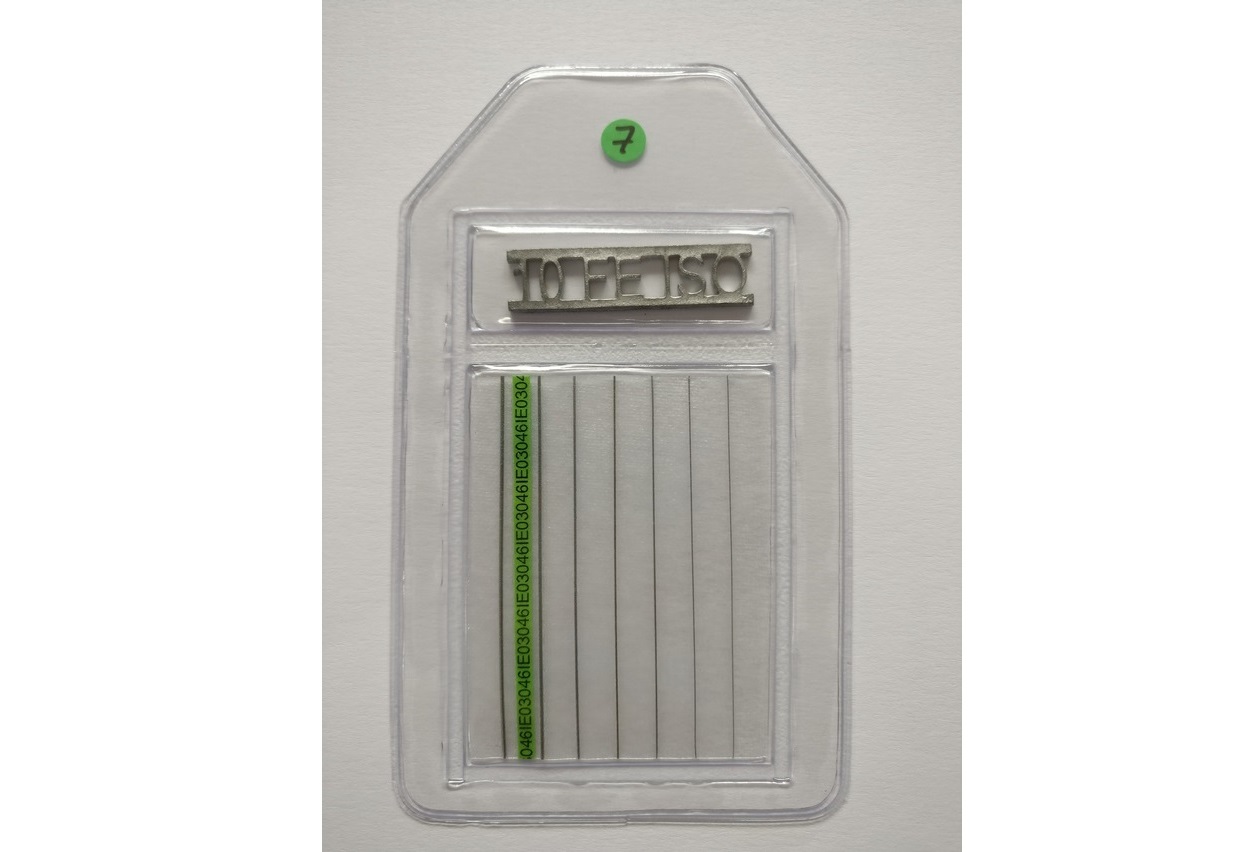

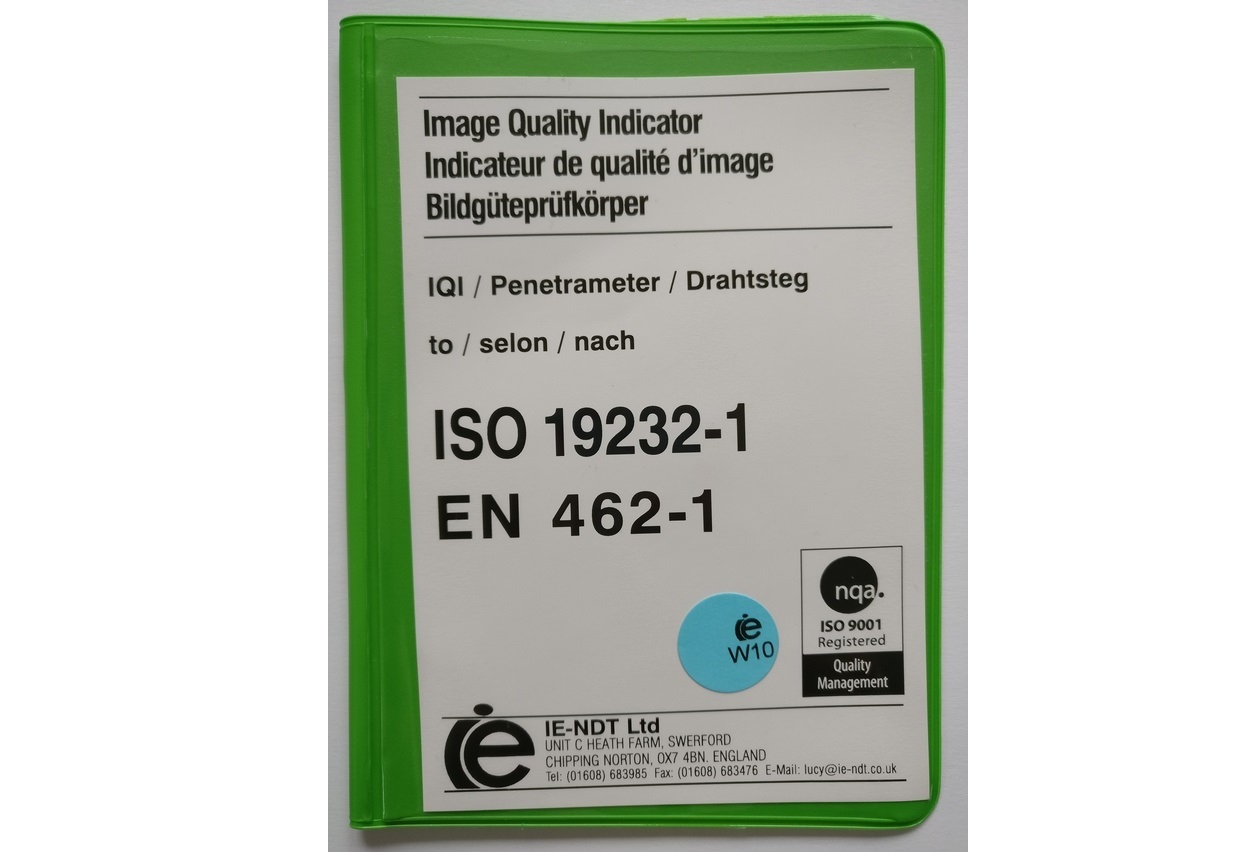

Drôtikové mierky podľa normy EN 462-1:1994 pozostávajú zo siedmich paralelných drôtov dlhých 10, 25 alebo 50 mm, ktoré sú zapuzdrené v tenkom, priehľadnom plaste spolu s rádio-nepriehľadným identifikačným štítkom. Každá mierka sa dodáva v puzdre. Na uľahčenie rozpoznávania obsahuje puzdro nálepky, ktoré zobrazujú model mierky a dĺžku drôtu, ktorý obsahuje. Tieto sú farebne označené:

Modrá

Žltá

Červená

Biela

Oceľ

Hliník

Meď

Titán

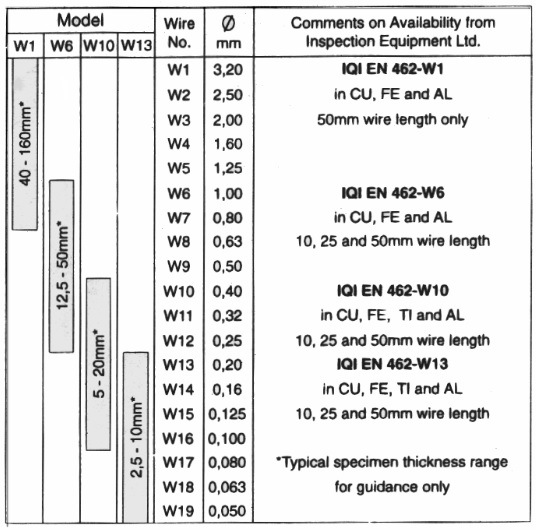

Typy mierok

W1

W6

W10

W13

IQI EN W1 FE 50

IQI EN W6 FE 50

IQI EN W10 FE 50

IQI EN W13 FE 50

IQI EN W1 CU 50

IQI EN W6 FE 25

IQI EN W10 FE 25

IQI EN W13 FE 25

IQI EN W1 AL 50

IQI EN W6 FE 10

IQI EN W10 FE 10

IQI EN W13 FE 10



IQI EN W6 CU 50

IQI EN W10 CU 50

IQI EN W13 CU 50

IQI EN W6 CU 25

IQI EN W10 CU 25

IQI EN W13 CU 25

IQI EN W6 CU 10

IQI EN W10 CU 10

IQI EN W13 CU 10

IQI EN W6 AL 50

IQI EN W10 AL 50

IQI EN W13 AL 50

IQI EN W6 AL 25

IQI EN W10 AL 25

IQI EN W13 AL 25

IQI EN W6 AL 10

IQI EN W10 AL 10

IQI EN W13 AL 10

IQI EN W6 TI 50

IQI EN W10 TI 50

IQI EN W13 TI 50



IQI EN W10 TI 25

IQI EN W13 TI 25

IQI EN W10 TI 10

IQI EN W13 TI 10
