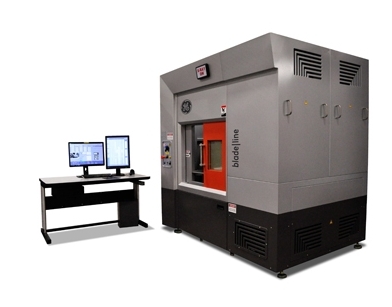

blade|line CT systém založený na 450kV röntgenovom zdroji, je systém pre počítačovú tomografiu (CT) umožňujúci presnú a rýchlu kontrolu. Systém bol vyvinutý predovšetkým pre kontrolu lopatiek turbín leteckých motorov, no je vhodný aj pre iné aplikácie. Blade|line CT je odpoveďou spoločnosti GE Inspection Technologies na iniciatívu nahradenia ultrazvukovej kontroly lopatiek turbín leteckých motorov z liatiny inconel a ďalších liatin na báze niklu cenovo dostupným, vysoko presným CT zariadením s vysokou priepustnosťou výrobkov.



Vlastnosti a výhody zariadenia

  • Rýchly a efektívny - do 30 dielov / hodina (zosnímanie 10 CT rezov / kontrolovaný objekt)
  • Presnosť a reprodukovateľnosť - spĺňa MAI predpisy pre CT, schopnosť merania s odchýlkou do -+5% alebo 0,001"
  • Údajová integrita a bezpečnosť - DICONDE, dlhodobá správa údajov
  • 2 pracovné postupy: 2D rádiografia a CT merania v rezoch
  • Zvýšená produktivita vďaka vysokej priepustnosti - krátky čas kontroly a zníženie nákladov na kontrolovaný objekt
  • 450 kV RTG zdroj s plochým panelovým detektorom umožňuje kontrolu 30 turbínových lopatiek leteckých motorov za hodinu pri 75. meraných oblastiach (CT), rozložených v 10. osových polohách

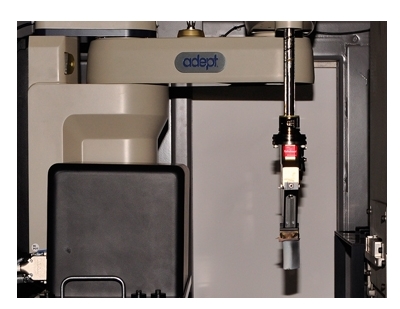

  • Robotická manipulácia  s optimalizovanou rýchlosťou, výkonom a presnosťou
  • Max. veľkosť vzorky: výška 190 mm, priemer 200 mm, 3D skenovacia oblasť max. 190 mm x 150 mm (priemer)
  • Hmotnosť vzorky do 2 kg
  • Unikátny riadkový Jupiter flat panel detektor s rýchlosťou do 100 fps
  • Robustná konštrukcia, kompaktnosť, 24/7 prevádzkovateľnosť
  • Integrácia GE Rhythm Revview programového vybavenia pre prehliadanie, úpravy, archiváciu na báze DICONDE
