• Materiál: uhlíková oceľ

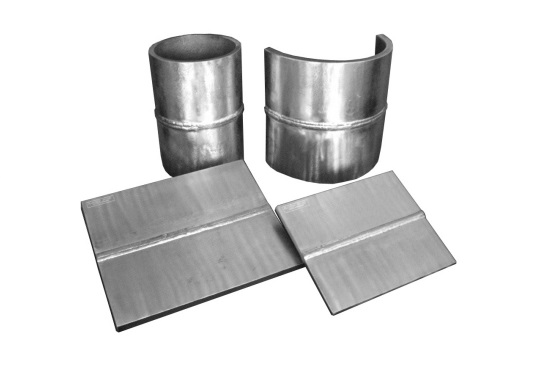

  • Sada obsahuje 4 vzorky:

    • (1) Plech @ 25,40 mm s dvojitým zvarom (25,40 x 304,80 x 381 mm)
    • (1) Plech @ 12,70 mm s jednoduchým zvarom (12,70 x 254 x 304,80 mm)
    • (1) Rúrka @ 203,20 mm Sch80 (2,70 mm stena x 304,80mm, 360°)
    • (1) Rúrka @ 304,80 mm Sch80 (17,48 mm stena x 304,80mm, 180°)
  • Trhliny: 3 na vzorku, 12 celkom
  • Pribalené dokumenty zahŕňajú: certifikát o zhode, CAD výkresy a skúšobné listy
  • Hmotnosť: ~102,06 kg
  • Vzhľadom k hmotnosti sa platia zvlášť prepravné náklady
  • Tiež by vás mohla zaujímať "mini" verzia tohto modelu.



Užívateľské možnosti API sady:

  • 10% vnútorný/vonkajší priemer kalibračných zárezov
  • 19,05 x 114,30 x 152,40 mm ASME sekcia V Základný kalibračný blok
  • Uzamknuteľné úložné puzdro
  • Röntgenové snímky



Zahrnuté chyby:

  • nedostatočné prevýšenie
  • stredová trhlina
  • trosková vtrúsenina
  • studený spoj
  • trhlina koreňa
  • pórovitosť
  • presadenie
  • nadmerné prevýšenie
