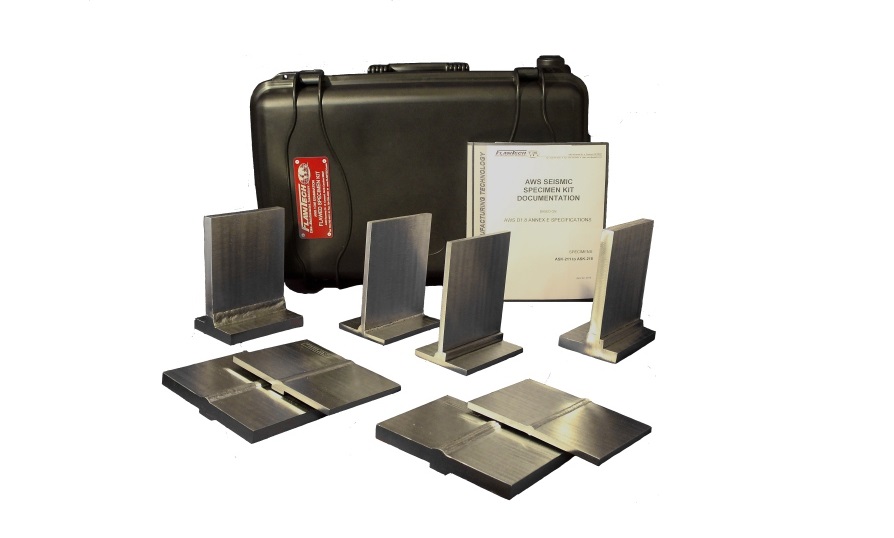

Množstvo: 1 sada = 8 vzoriek



  • Materiál: uhlíková oceľ A36 alebo 1018
  • Špecifikácie: Celkom 8 zváraných vzoriek uvedených nižšie:

    • 2 tupé zvary s V drážkou: (1) cca. 9,53 mm T a (1) 19,05 mm T x 152,40 mm (zvar) x 203,20 mm
    • 2 tupé zvary s V drážkou s podložkou: (1) cca. 9,53 mm T a (1) 19,05 mm T x 152,40 mm (zvar) x 203,20 mm
    • 2 “T“ zvary s jednou drážkou: (1) cca. 9,53 mm T a (1) 19,05 mm T x 152,40 mm (zvar) x 152,40 mm (hlavný) x 177,80 mm (časť)
    • 2 “T“ zvary s jednou drážkou s podpernou tyčou: (1) cca. 9,53 mm T a (1) 19,05 mm T x 152,40 mm (dĺžka zvaru) x 152,40 mm (hlavný) x 177,80 mm (časť)
  • Trhliny: Celkom 20 (~2 - 3 na vzorku) podpovrchových a povrchových trhlín náhodne umiestnených v celom objeme zvaru. Veľkosť trhlín sa bude pohybovať od približne +25,40 mm do -12,70 mm  na dĺžku a +/- 6,35 mm na výšku.
  • Tolerancia: +/- 0,080" (~2,03 mm)
  • Stav zvárania: Stav povrchu koruny a koreňa bude "ako zváraný".
  • Dokumentácia zahŕňa: certifikát o zhode, "Inštalovaný" CAD, RT inšpekčný film a technický list (podľa ASME Sec.V, článok 2), UT kontrola (podľa FlawTech spec # PH-11-03 R3), osvedčenia o zariadeniach
  • Prenosné puzdro
  • Hmotnosť a rozmery sady: ~49,90 kg; 609,60 mm x 406,40 mm x 254 mm
