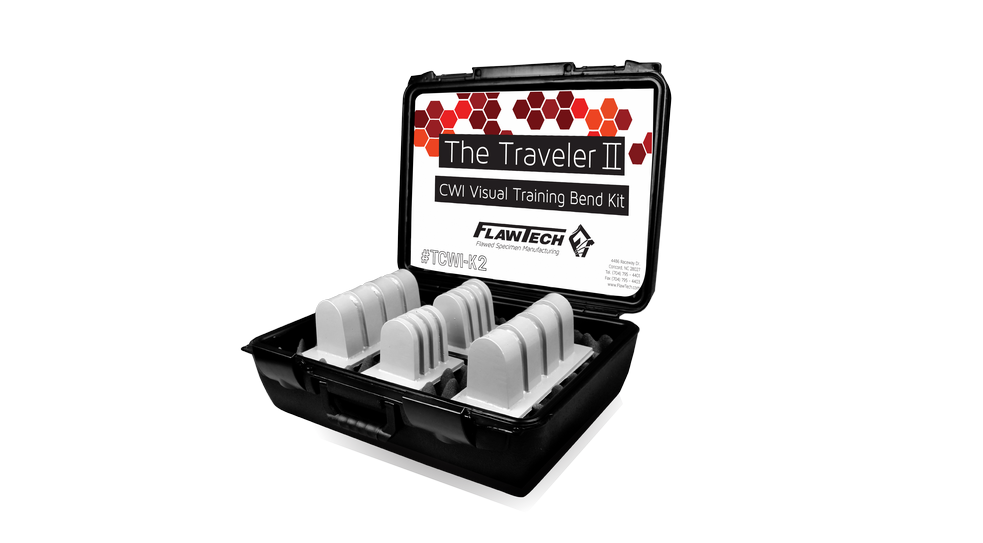

Špecifikácia sady:

  • Materiál: polyuretán (šedá farba)

    • Je navrhnutý tak, aby bol ľahký na jednoduchú prepravu.
  • 4 vzorky

    • 2 vzorky s bočným ohybom, každá so 4 ohybmi, celkom 8 bočných ohybov.
    • 2 vzorky s pozdĺžnym ohybom, každá so 4 ohybmi, celkom 8 bočných ohybov.
  • Všetky zvary sú s nominálnym jedným šikmým neúplným V zvarom.
  • Trhliny/indikácie, každá vzorka obsahuje približne ~3 až 5 indikácií pre celkom 15+ indikácií. Niektoré ohyby trhliny nemajú.



  • Upozorňujeme, že trhliny/indikácie sú určené na to, aby boli "hranice" prijateľné alebo odmietnuteľné. Koncový používateľ (CWI) musí toto určenie urobiť.
  • Tieto vzorky môžu byť použité v spojení s nasledujúcimi normami: AWS D1.1 a D1.5, ASME a API kontrola zvaru.



  • Prenosný kufrík: 1 @ cca. 152,40 mm x 406,40 mm x 508 mm
  • Hmotnosť ~8,16 kg



Dokumentácia:

  • Zahŕňa certifikát o zhode, CAD výkresy a skúšobné listy





Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk
