Špecifikácie:

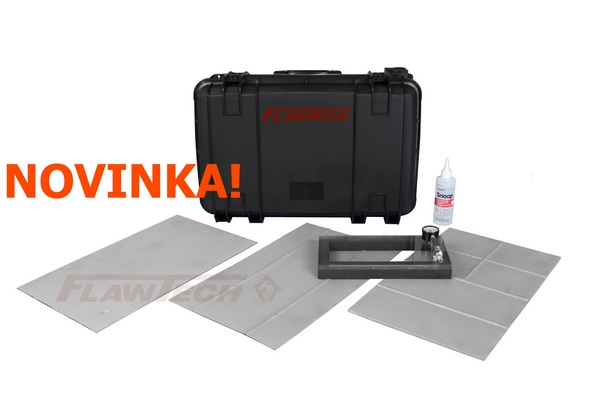

Sada obsahuje jeden 152,40 x 304,80 mm vákuový box s pozorovacím oknom 101,60 x 254 mm.

  • Vákuový box je určený pre ploché povrchy.

  • Vákuový box má 25,40 mm hrubé penové tesnenie, vákuum etalón max 30 (v Hg), Venturiho trubicu s tlmičom výfuku a štandardnú 6,35 mm rýchlospojku so samočinným odpojením.

Sada sa dodáva s tromi 304,80 x 508 x 3,175 mm T plechmi z ušľachtilej ocele.

  • Každý plech obsahuje 4 až 6 chýb pre celkom 15 chýb.

  • 1 plech bude mať dva 508 mm zvary

  • 1 plech bude mať štyri ~304,80 mm zvary

  • 1 plech nebude mať zvary

Sada obsahuje fľaštičku roztoku na únik bublín.

Typy chýb zahŕňajú: Pin holes, trhliny, HAZ trhliny, trhliny základného materiálu, korózia s Pin holes.

Dokumentácia sady zahŕňa:

  • Vyhlásenie o zhode

  • CAD výkresy vyhotovenia

  • Certifikáty na meracie a skúšobné zariadenia

  • Skúšobné listy (používané počas školení a testovania technikov)

Celková hmotnosť ~27,22 kg



Upozorňujeme, že sada neobsahuje vzduchovú hadicu ani vzduchový kompresor, ale tieto položky môžu byť zahrnuté ako voliteľné príslušenstvo.
