• Množstvo: sada 10 kusov

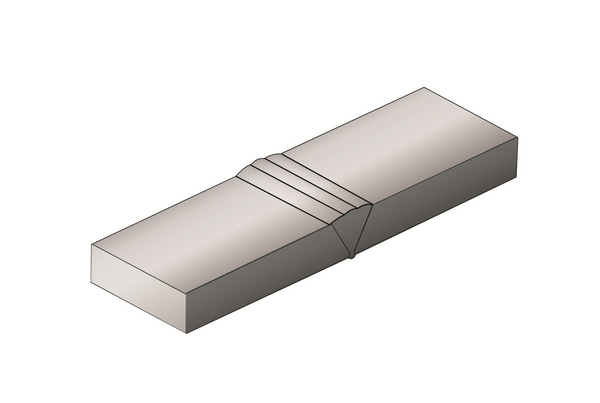

  • Špecifikácia vzoriek:

    • uhlíková oceľ
    • 25,40 mm T s jednou V drážkou
    • vzorky budú 76,20 mm W x 254 mm L
    • prevýšenia môžu byť ako zvarené alebo zbrúsené na úroveň základného materiálu – podľa požiadavky zákazníka

      • koreň zvaru bude ako zvarený
      • zvar bude umiestnený v strede 254 mm vzorky
    • každá vzorka bude obsahovať samostatne pripojený povrch "miniatúrny", "rovný" alebo "asymetrický" tvar trhliny – podľa požiadavky zákazníka

      • dĺžka povrchu vonkajšej trhliny bude presahovať 76,20 mm šírky vzorky
      • trhliny cez hĺbku steny

        • 80%, 70%, 60%, 50%, 45%, 40%, 30%, 20%, 10%, 10% a 5%
        • hĺbky je možné upraviť podľa potreby
        • asymetrické trhliny môžu mať 2 špecifikované hĺbky
      • umiestnenie trhliny sa bude líšiť od HAZ, stredu, cípu a koreňa podľa požiadaviek zákazníka
    • strany vzoriek budú upravené s ostrými skosenými hranami.
    • tolerancia chýb +/- 2,032 mm (0,080“)
  • Výrobné výkresy:

    • spoločnosť FlawTech poskytne klientovi súbor CAD výkresov na ich preskúmanie a schválenie pred začiatkom výroby.
  • Záverečná dokumentácia:

    • zahŕňa certifikát o zhode,  CAD výkresy, osvedčenia a skúšobné listy o meracích a skúšobných zariadeniach.
  • Hmotnosť: ~24,95 kg





Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk
