Táto skúšobná vzorka spĺňa nasledujúce špecifikácie:

  • ASME oddiel V, článok 6, dodatok III
  • ASTM E1417/E1417M-13, oddiely 7.8.3.3 & 7.8.3.4
  • MIL-I-25135 C



Možné názvy tejto vzorky:

  • Quench Crack Block
  • Cracked Aluminum Block
  • Penetrant Comparator Block



Materiál:

  • 2024 hliník



Rozmery a hmotnosť:

  • 9,525 mm x 76,20 mm x 50,80 mm
  • cca. 0,907 kg



Technické údaje:

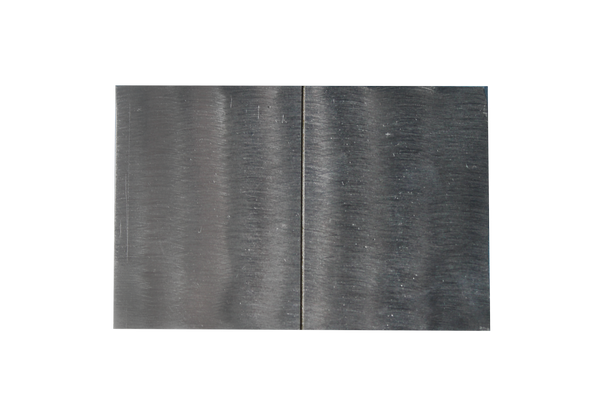

  • Vzorka obsahuje obrobenú drážku na každej strane vzorky, ktorá rozdeľuje plochu na polovicu. Tieto polovice sú označené písmenami "A" a "B"
  • FlawTech nerozrezáva vzorky na polovicu, ako je popísané v ASME norme
  • Tieto vzorky môžu byť rozdelené na polovicu a označené ako dvojica párov pri dodatočných nákladoch
  • Poznámka: Tieto vzorky nie sú určené na viacnásobné použitie!



Dokumentácia:

  • Certifikát o zhode a protokoly o skúškach materiálu ku každej vzorke.



Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk
