Špecifikácie:

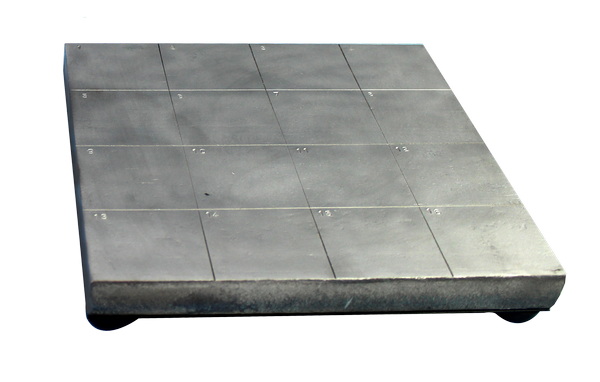

  • Plechy budú rozdelené do 4 alebo 16 kvadrantov s gravírovanými čiarami, pričom každý kvadrant je identifikovaný alfanumericky na plechu.
  • Na protiľahlej strane (hlavná strana) plechu budú umiestnené 2 alebo 4 náhodne umiestnené simulované korózie, erózia a/alebo laminácie.
  • Výber kvadrantu a hĺbka indikácie sa vyberie náhodne alebo vyberie klient.
  • Hĺbka hĺbok steny indikácií sa bude meniť, ale hĺbka cieľa sa bude pohybovať od ¼, ½ a ¾ T.
  • Zaznamenaná hĺbka indikácií korózie bude založená na najhlbšom mieste v oblasti korózie.
  • Strana uhlíkového plechu, na ktorom sa nachádzajú indikácie, bude natretá farbou typu "Rust-Oleum", ktorá pomôže predchádzať ďalšej korózii.
  • Hlavná strana plechu bude pokrytá "odnímateľným" krycím plechom.

Dokumentácia:

  • Certifikát o zhode, CAD výkresy vyhotovenia a certifikáty merania a  skúšobných zariadení

Materiál:

  • 1018 uhlíková oceľ

Rozmery:

  • 6,35 x 203,20 x 203,20 mm
  • 9,53 x 203,20 x 203,20 mm
  • 12,70 x 203,20 x 203,20 mm
  • 19,05 x 203,20 x 203,20 mm
  • 25,40 x 203,20 x 203,20 mm

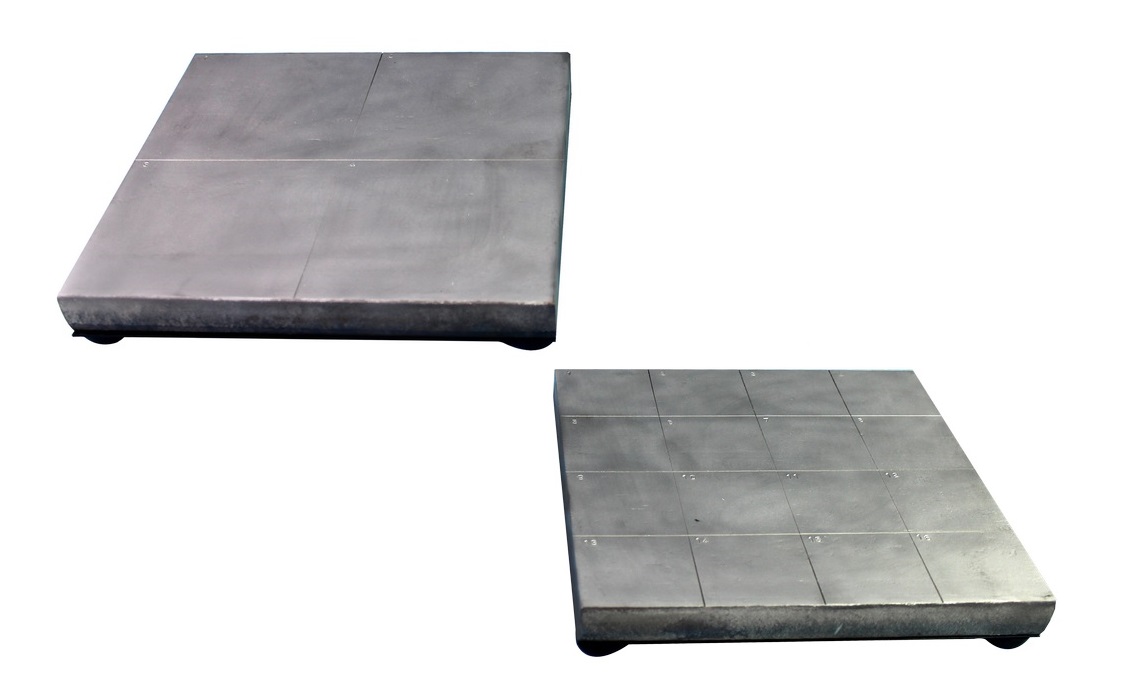

Vzorka môže byť rozdelená na 4 kvadranty alebo 16 kvadrantov.





Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk





Waygate Technologies a Baker Hughes Business - previously GE Inspection Technologies
