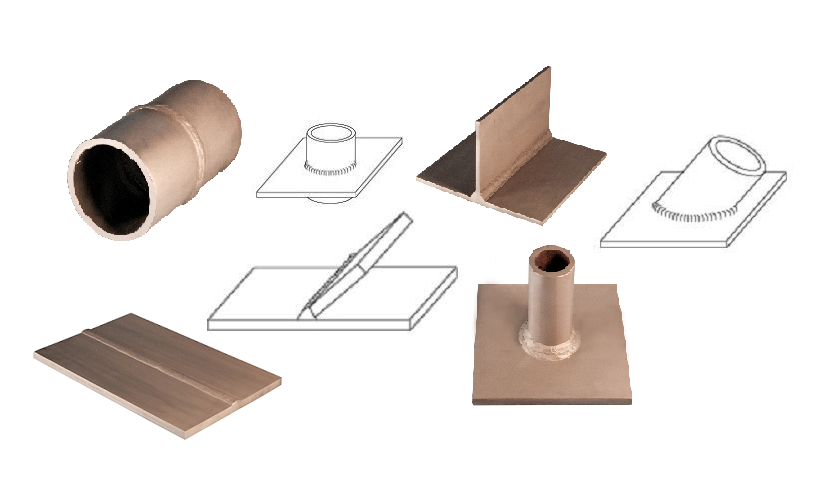

Plechy s jednoduchým zvarom

  • cca. 12,70 mm x 304,80 mm x 304,80 mm
  • cca. 15,88 mm x 304,80 mm x 304,80 mm
  • cca. 19,05 mm x 304,80 mm x 304,80 mm
  • cca. 25,40 mm x 304,80 mm x 304,80 mm



Plechy s dvojitým zvarom

  • cca. 25,40 mm x 304,80 mm x 406,40 mm
  • cca. 31,75 mm x 304,80 mm x 431,80 mm



Rúrky s jednoduchým zvarom

  • cca. 304,80 mm Sch120 (25,40 mm stena) x 304,80 mm
  • cca. 304,80 mm Sch80s (12,70 mm stena) x 304,80 mm
  • cca. 152,40 mm Sch120 (14,28 mm stena) x 304,80 mm
  • cca. 152,40 mm Sch160 (18,26 mm stena) x 304,80 mm
  • cca. 152,40 mm SchXXH (21,95 mm stena) x 304,80 mm
  • cca. 203,20 mm Sch140 (20,63 mm stena) x 304,80 mm
  • cca. 203,20 mm Sch80 (12,70 mm stena) x 304,80 mm
  • cca. 203,20 mm Sch100 (15,09 mmstena) x 304,80 mm



Zvarené „T“ s jednoduchým zvarom

  • cca. 12,70 mm x 203,20 mm x 203,20 mm x 304,80 mm zvarené „T“ s jednoduchým „V“ zvarom
  • cca. 19,05 mm x 203,20 mm x 203,20 mm x 304,80 mm zvarené „T“ s jednoduchým „V“ zvarom
  • cca. 25,40 mm x 203,20 mm x 203,20 mm x 304,80 mm



Zvarené „T“ s dvojitým zvarom

  • cca. 25,40 mm x 203,20 mm x 203,20 mm x 304,80 mm
  • cca. 31,75 mm x 228,20 mm x 228,20 mm x 304,80 mm



Y spoj

  • cca. 31,75 mm x 228,20 mm x 228,20 mm x 304,80 mm
  • 45° Y-spoj



Uzol na doske

  • cca. 254 mm Sch120 (21,44 stena) x 254 mm uzol s 25,40 mm x 508 mm x 508 mm plech
  • Uzol je 90°, "Set On" uzol



Y-uzol na doske

  • cca. 203,20 mm Sch80 (12,70 mm) x 254 mm & 25,40 mm x 508 mm x 508 mm @ 45°



Dýza na doske (plochá)

  • cca. 203,20 mm Sch80 (12,70 mm stena) dýza s 25,40 mm x 508 mm x 508 mm plech



Špecifikácie pre všetky uvedené vzorky:

  • Väčšie ako praktické skúšobné vzorky
  • Materiál: uhlíková oceľ
  • Jednoduchý alebo dvojitý tvar V zvaru
  • Trhliny: 3 na vzorku, náhodne umiestnené
  • Rozlíšená tolerancia vzoriek: +/- 0,080" (2,03 mm)
  • Pribalené dokumenty zahŕňajú: certifikát o zhode a CAD výkresy
  • Vlastné rozšírené vzorky sú k dispozícii - kontaktujte nás pre viac informácií a cenovú ponuku.





Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk
