O praktických skúškach:

  • Praktické skúšobné vzorky sú väčšie ako vzorky zahrnuté v štandardných sadách.
  • Prispôsobte svoju sadu ... kúpa 1, 2, 3 alebo 12.
  • Vlastné skúšobné vzorky sú k dispozícii na požiadanie.



Pracovné skúšobné vzorky sú navrhnuté tak, aby:

  • Zvýšili odbornú prípravu a kvalifikáciu pracovníkov úrovne I a II vzhľadom na ANT-TC-1A, EN473 a PNC.
  • Pomocou základnej detekcie chýb, dimenzovania a interpretácie pomocou bežných zváracích geometrií a typov chýb.

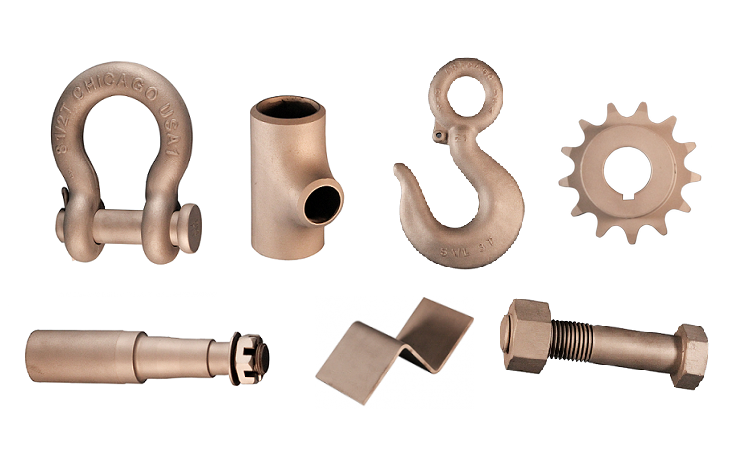

Odliatok

  • cca. 50,80 mm až 33,02 mm reduktor x 127 mm L
  • Hmotnosť: ~0,91 kg



Obrobené vreteno

  • cca. 44,45 mm vonkajší priemer x 203,20 mm dĺžka
  • Hmotnosť: ~2,27 kg



Skrutka a matica

  • cca. 31,75 mm vonkajší priemer x 152,40 mm dĺžka
  • Hmotnosť: ~2,27 kg



Hák (výkovok)

  • cca. 152,40 mm dĺžka s ~50,80 mm oko
  • Hmotnosť: ~1,81 kg



Stmeň s čapom (výkovok)

  • cca. 107,95 mm s 19,05 mm Pin
  • Hmotnosť: ~2,27 kg



Formovaný kovový plech

  • cca. 6,35 mm x 101,60 mm
  • Hmotnosť: ~1,81 kg



Plech s jednoduchým zvarom

  • cca. 6,35 mm x 203,20 mm x 150,80 mm
  • Hmotnosť: ~6,80 kg

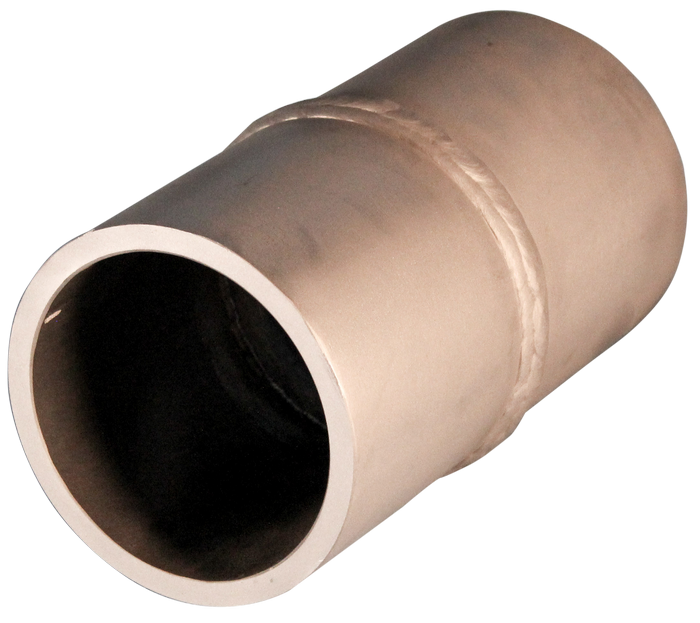

Zvarená rúrka

  • cca. 101,60 mm Sch40 x 203,20 mm L
  • Hmotnosť: ~4,08 kg



Príruba (výkovok)

  • cca. 152,40 mm vonkajší priemer x 19,05 mm T
  • Hmotnosť: ~2,72 kg



Ozubené koleso

  • cca. 116,84 mm vonkajší priemer x 38,10 mm vývrt
  • Hmotnosť: ~1,81 kg

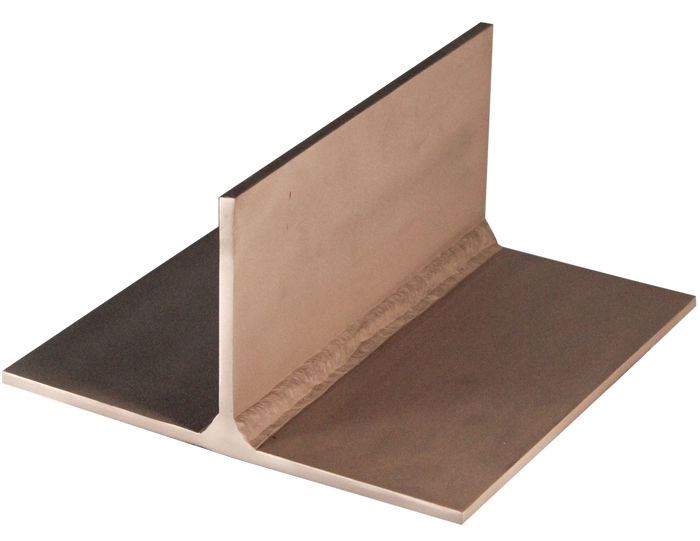

Zvarené „T“

  • cca. 6,35 mm x 203,20 mm x 203,40 mm x 101,60 mm
  • Hmotnosť: ~4,08 kg



Zvar dutiny rúrky

  • cca. 50,80 mm Sch160 x 203,20 mm L
  • Hmotnosť: ~3,18 kg



Špecifikácie pre všetky uvedené vzorky:

  • Materiál: uhlíková oceľ
  • Trhliny: (3x) náhodne umiestnené a vybrané chyby
  • Štandardná tolerancia: +/- 0,150" (4 mm)
  • Pribalené dokumenty: certifikát o zhode, CAD výkresy a skúšobné listy.





Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk
