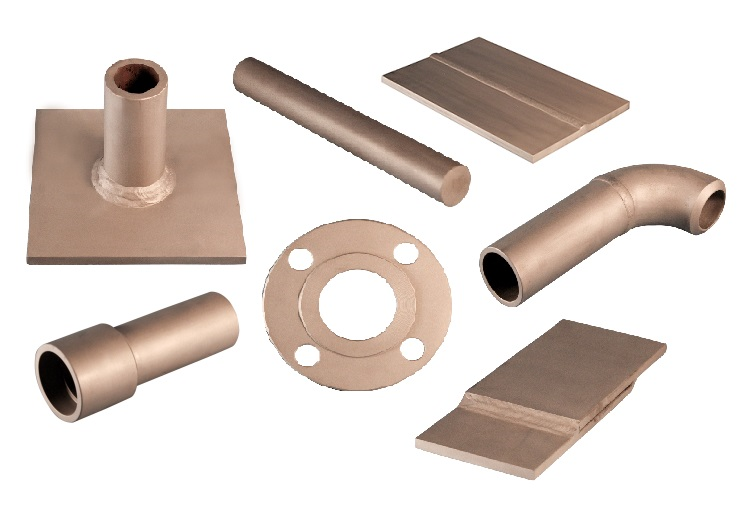

O praktických skúškach:

  • Praktické skúšobné vzorky sú väčšie ako vzorky zahrnuté v štandardných sadách.
  • Prispôsobte svoju sadu ... kúpa 1, 2, 3 alebo 12.
  • Vlastné skúšobné vzorky sú k dispozícii na požiadanie.



Pracovné skúšobné vzorky sú navrhnuté tak, aby:

  • Zvýšili odbornú prípravu a kvalifikáciu pracovníkov úrovne I a II vzhľadom na ANT-TC-1A, EN473 a PNC.
  • Pomocou základnej detekcie chýb, dimenzovania a interpretácie pomocou bežných zváracích geometrií a typov chýb.

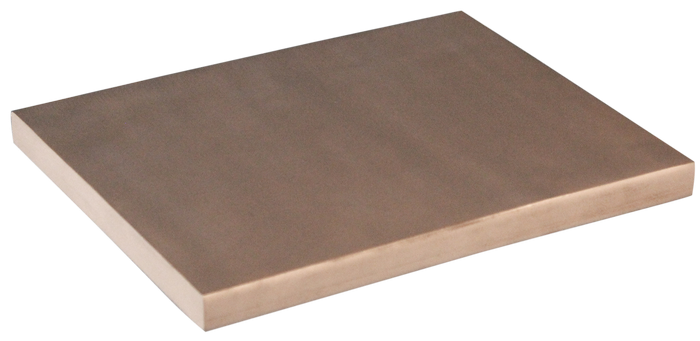

Plechy a tabuľky

  • cca. 19,07 mm x 203,20 mm x 254 mm
  • Hmotnosť produktu: 8,62 kg
  • Vlastné skúšobné vzorky sú k dispozícii.

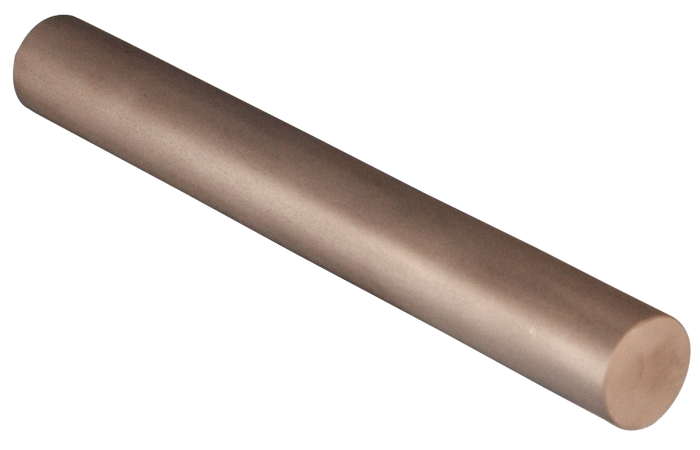

Tyče

  • cca. 38,10 mm vonkajší priemer x 304,80 mm
  • Hmotnosť: ~3,18 kg
  • Vlastné skúšobné vzorky sú k dispozícii.

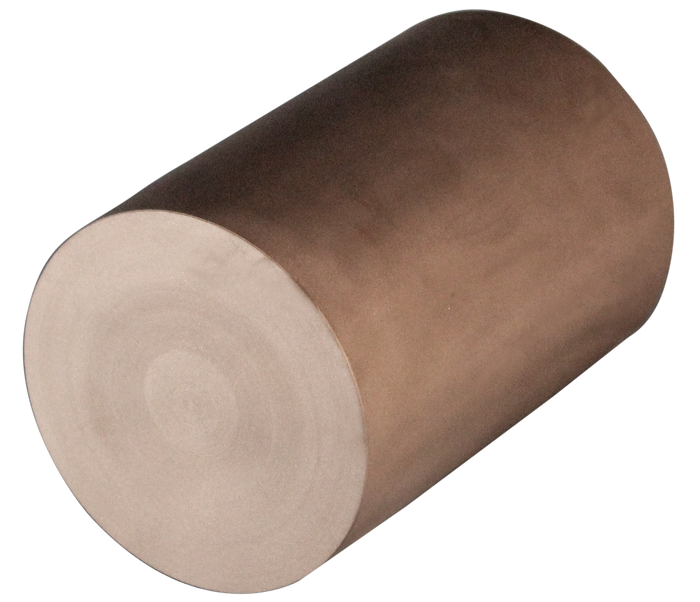

  • cca. 101,60 mm vonkajší priemer x 152,40 mm dĺžka
  • Hmotnosť: ~11,76 kg

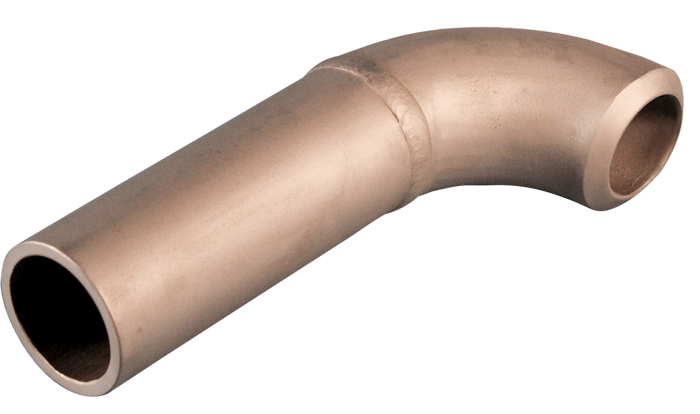

L/R 90° koleno na rúrke

  • cca. 50,80 mm rúrka Sch160 x 152,40 mm dĺžka po koleno
  • Hmotnosť: ~3,63 kg



Uzol ne doske

  • cca. 50,80 mm rúrka Sch160 na 9,525 mm x 203,20 mm x 203,20 mm doska
  • Hmotnosť: ~5,44 kg



Zvar dutiny rúrky

  • cca. 50,80 mm rúrka Sch160 x 152,40 mm dĺžka na pripojenie dutiny
  • Hmotnosť: ~3,18 kg

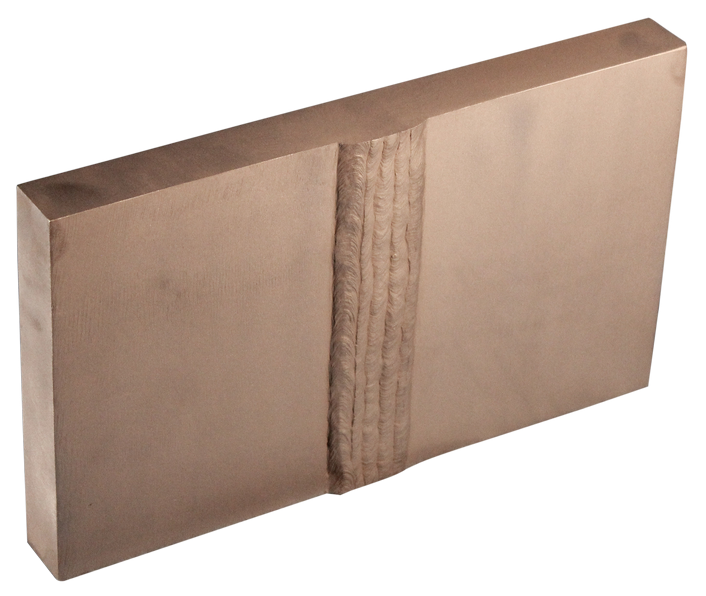

Plechy s jednoduchým zvarom

  • cca. 12,70 mm x 203,20 mm x 150,80 mm
  • Hmotnosť: ~7,26 kg



  • cca. 25,40 mm x 152,40 mm x 254 mm
  • Hmotnosť: ~11,34 kg



Zvarená rúrka

  • cca. 101,60 mm Sch160 x 203,20 mm
  • Hmotnosť: ~7,71 kg

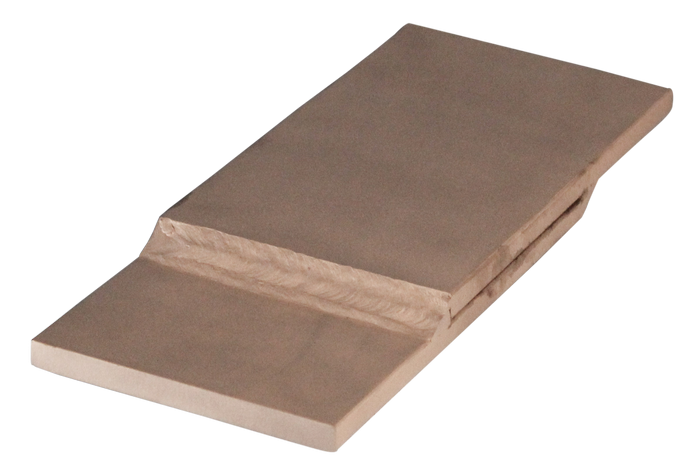

Preplátovaný spoj

  • cca. 12,70 mm x 150,80 mm x 152,40 mm
  • Hmotnosť: ~7,26 kg



Príruba (výkovok)

  • cca. 152,40 mm vonkajší priemer x 19,05 mm T
  • Hmotnosť: ~2,72 kg



Zvarené „T“

  • cca. 12,70 mm x 203,20 mm x 203,20 mm x 101,60 mm
  • Hmotnosť: ~4,08 kg



Špecifikácie pre všetky uvedené vzorky:

  • Materiál: uhlíková oceľ
  • Trhliny: 3, náhodne umiestnené
  • Štandardná tolerancia: +/- 0,150" (4 mm)
  • Pribalené dokumenty zahŕňajú: certifikát o zhode, CAD výkresy a skúšobné listy





Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk
