• Materiál: uhlíková oceľ
  • Sada obsahuje 10 vzoriek:

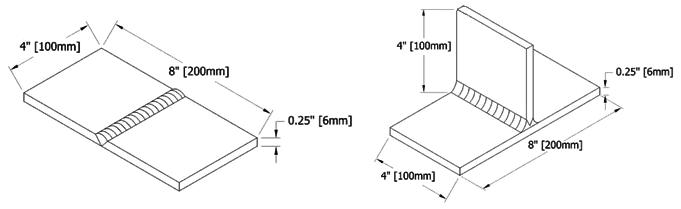

  • 7 plechov: cca. 6,35 mm T x 101,60 mm x 203,20 mm
  • 3 "T" vzorky: cca. 6,35 mm T x 101,60 mm x 203,20 mm x 101,60 mm

  • Trhliny: 2 na vzorku náhodne umiestnené, 20 celkom

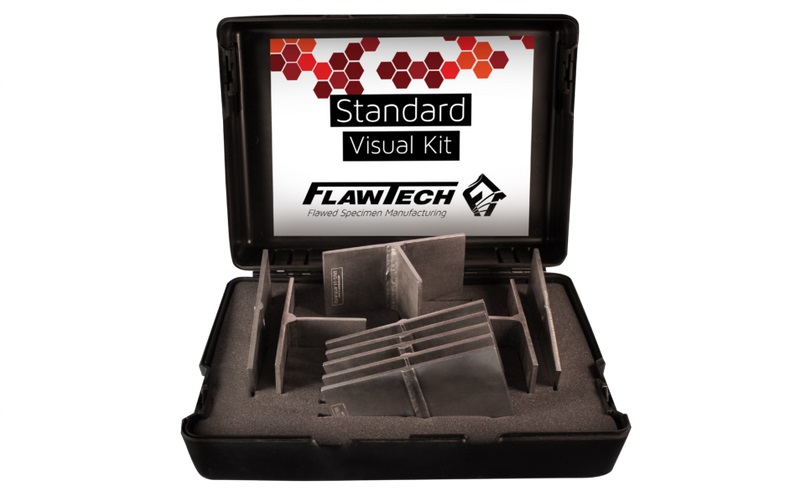

  • Vzorky sú baléne vo voľne prenášanom kufríku, spolu s dokumentáciou s "Flaw Truth" zdokumentovanou v CAD výkresoch so štandardnou toleranciou (+/-) 4 mm (0,150").
  • Pribalené dokumenty zahŕňajú: certifikát o zhode, CAD výkresy a skúšobné listy
  • Kufrík na prenášanie: cca. 152,40 mm x 406,40 mm x 508 mm
  • Hmotnosť: ~15,88 kg

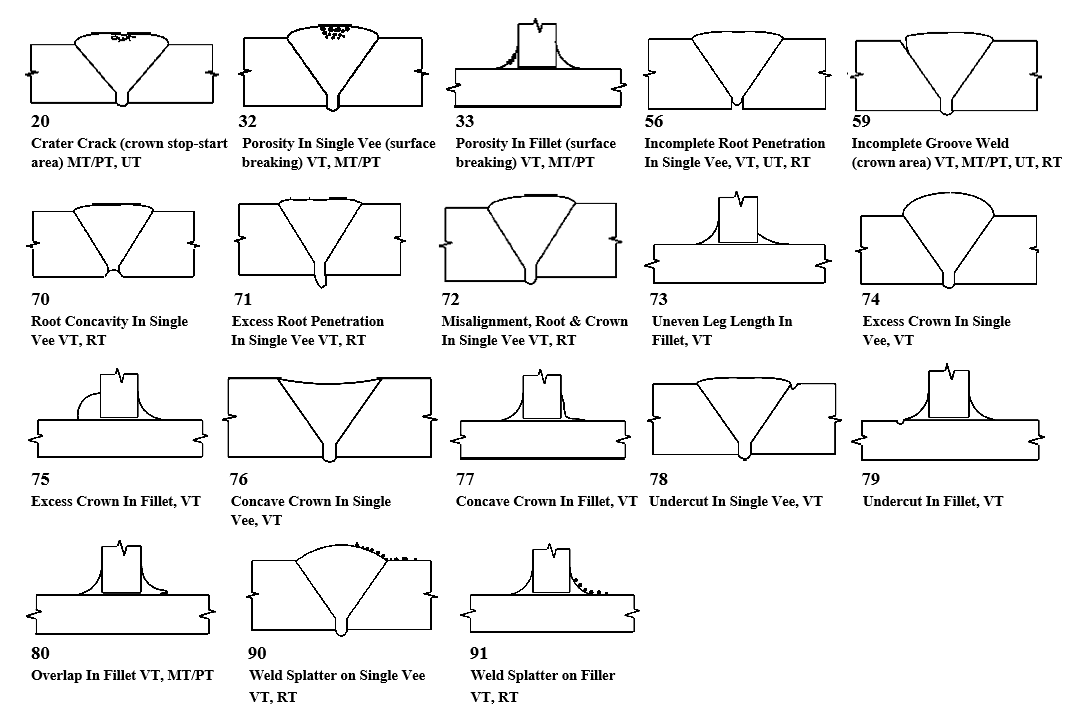

Zahrnuté chyby:

  • 20. kráterová trhlina v jednoduchom zvare (oblasť začiatku-ukončenia)
  • 32. pórovitosť v jednoduchom zvare (poškodenie povrchu)
  • 33. pórovitosť - kútový zvar (poškodenie povrchu)
  • 56. neprevarený koreň v jednoduchom zvare
  • 59.  neúplné vyplnenie zvaru (oblasť prevýšenia zvaru)
  • 70. chudobný koreň
  • 71. nadmerné prevýšenie koreňa v jednoduchom zvare
  • 72. presadenie medzi koreňom a prevýšením zvaru v jednoduchom zvare
  • 73. nerovnomerná veľkosť kútového zvaru
  • 74. nadmerné prevýšenie zvaru v jednoduchom zvare
  • 75. nadmerné prevýšenie kútového zvaru
  • 76. konkávnosť prevýšenia zvaru v jednoduchom zvare
  • 77. konkávnosť prevýšenia kútového zvaru
  • 78. zápal v jednoduchom zvare
  • 79. zápal v kútovom zvare
  • 80. pretečenie - kútový zvar
  • 90. rozstrek v jednoduchom zvare
  • 91. rozstrek na výplni



Detail na stiahnutie v PDF TU!
