8 plechov, 1 rúrka a 1 "T" vzorka

20 náhodne umiestnených diskontinuít (trhlín)



  • Materiál: uhlíková oceľ
  • Špecifikácia sady: 10 vzoriek

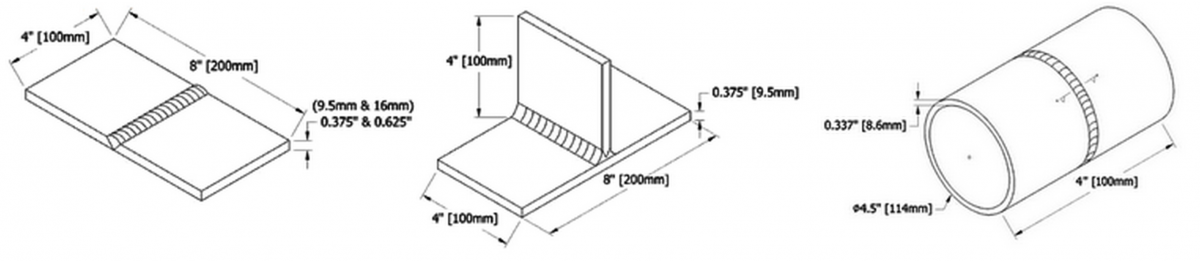

  • 5 plechov: cca. 9,53 mm T x 101,60 mm x 203,20 mm
  • 3 plechov: cca. 15,88 mm T x 101,60 mm x 203,20 mm x 101,60 mm
  • 1 "T" vzorka: cca. 9,53 mm T  x 101,60 mm x 203,20 mm x 101,60 mm
  • 1 rúrka: cca. 101,60 mm Sch80 (8,56 mm stena)

  • Trhliny: 2 na každú vzorku náhodne umiestnené, 20 celkom

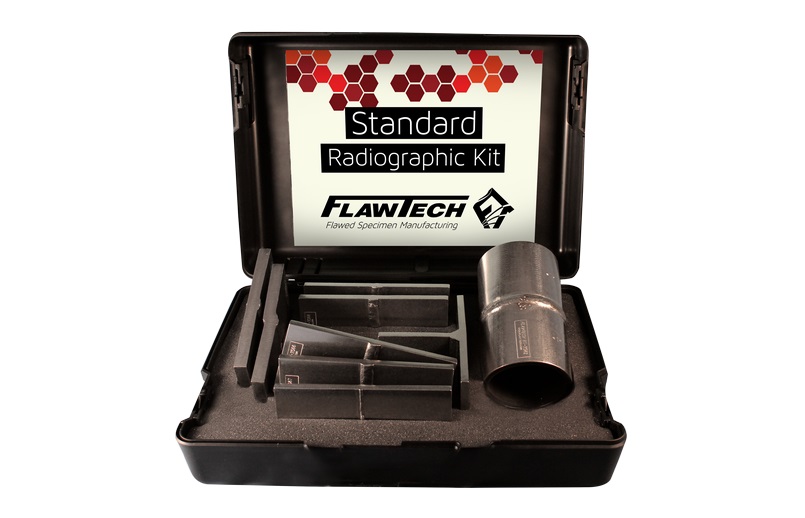

  • Aktuálne sa vzorky dodávajú s röntgenovým filmom. Vzorky sú baléne v 2 voľne prenášaných kufríkoch, spolu s dokumentáciou s "Flaw Truth" zdokumentovanou v CAD výkresoch so štandardnou toleranciou (+/-) 4 mm (0,150").
  • Pribalená dokumentácia: zahŕňa certifikát o zhode, výkresy CAD, skúšobné listy a röntgenové snímky
  • 2 kufríky na prenos: cca. 152,40 mm x 406,40 mm x 508  mm každý
  • Hmotnosť: ~31,75 kg

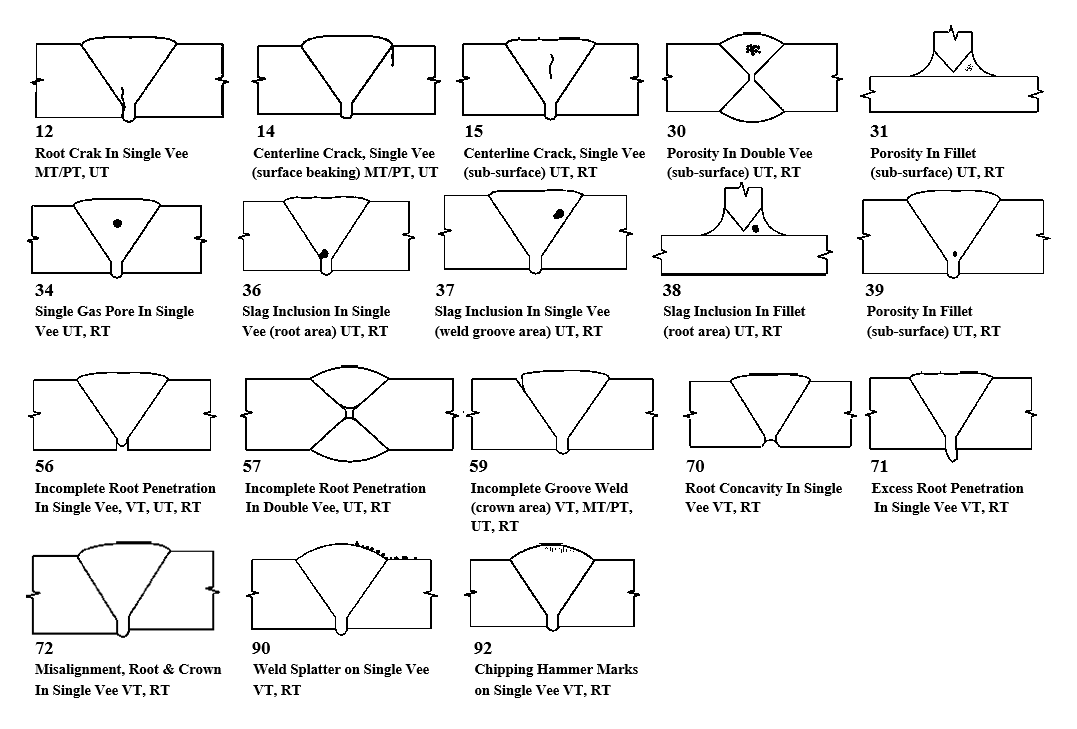

Zahrnuté chyby:

  • 12. trhlina koreňa v SV
  • 14. stredová trhlina SV (poškodenie povrchu)
  • 15. stredová trhlina (pod povrchom)
  • 30. pórovitosť SV/DV
  • 31. pórovitosť - kútový zvar (pod povrchom)
  • 34. samostatný plynový pór SV
  • 36. trosková vtrúsenina SV (oblasť koreňa)
  • 37. trosková vtrúsenina (oblasť drážky zvaru)
  • 38. trosková vtrúsenina - kútový zvar (oblasť koreňa)
  • 39. volfrámová vtrúsenina SV (oblasť koreňa)
  • 56. neprevarený koreň SV
  • 57. neprevarený koreň DV
  • 59. neúplné vyplnenie zvaru (oblasť prevýšenia zvaru)
  • 70. chudobný koreň
  • 71. nadmerné prevýšenie koreňa SV
  • 72. presadenie medzi koreňom a prevýšením zvaru SV
  • 90. rozstrek SV
  • 92. stopy po kladive SV



Detail na stiahnutie v PDF TU!



Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk

PrílohaVeľkosť
PDF icon Nákres defektov s popisom187.5 KB
