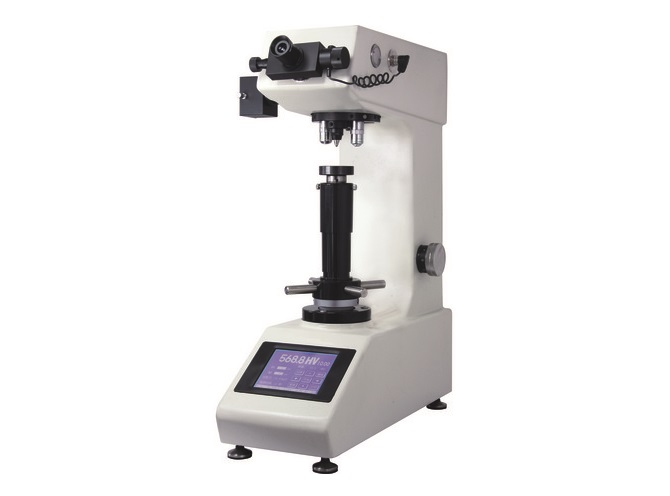

Vickersov tvrdomer od HV0.3 (300g) po HV30 (30kg) s analógovým okulárom.



Analógový Vickersov tvrdomer s obrovským rozsahom zaťaženia od 300 g do 30 kg. Prístroj má dva objektívy a vtlačovacie telieska (Vickers alebo Knoop). Uhlopriečky vtlačenia, ktoré sú určené analógovým okulárom, sa zadávajú cez veľkú dotykovú obrazovku do zariadenia. Hodnota tvrdosti sa potom vypočíta automaticky.

Vickersov tvrdomer má dva optické kanály a preto môže byť ľahko vybavený kamerovým systémom a meracím softvérom pre počítač s operačným systémom Windows.



Vlastnosti a výhody

  • Jednoduchá manipulácia
  • Plne automatizované riadenie zaťaženia
  • Veľká dotyková obrazovka
  • Dve optické cesty
  • Auto-veža
  • CCD kamerový systém a softvér (voliteľné)



 Technické údaje

Stupnica tvrdosti

HV0.3 / HV0.5 / HV1 / HV3 / HV5 / HV10 / HV20 / HV30

Skúšobné zaťaženie

0.3 / 0.5 / 1 / 3 / 5 / 10 / 20 / 30 kg

Výber skúšobného zaťaženia

Ciferník

Presnosť

GB, EN-ISO 6507, ASTM, JIS

Zaťaženie

Automatické (načítanie/zotrvanie/uvoľnenie)

Veža

automatická

Doba zotrvania

5 – 99 s

Okulár

10x

Merací mikroskop

Analógový

Rozlíšenie

0.5 µm

Objektívy

10x, 20x

Úplné zväčšenie

100x, 200x

Rozsah merania

100x: 800 µm, 200x: 400 µm

Optická dráha

2-cestné prepínateľné: okulár/fotoaparát

Zdroj svetla

Halogénová lampa

Displej

Uhlopriečka, prepočet tvrdosti, skúšobné zaťaženie, skúšobná jednotka (N alebo kg)

Hodnota tvrdosti

5-digit

Uhlopriečky

4-digit (D1, D2)

Vstavaná tlačiareň

Nie

Rozhranie RS232

Nie

Prepočet tvrdosti

Brinell, Rockwell, Super-Rockwell

Max. rozmer vzorky

210 x 160 mm (hĺbka od osi)

Rozmery

570 x 300 x 710 mm

Hmotnosť

55 kg

Napájanie

110/220 V AC, 60~50 Hz
