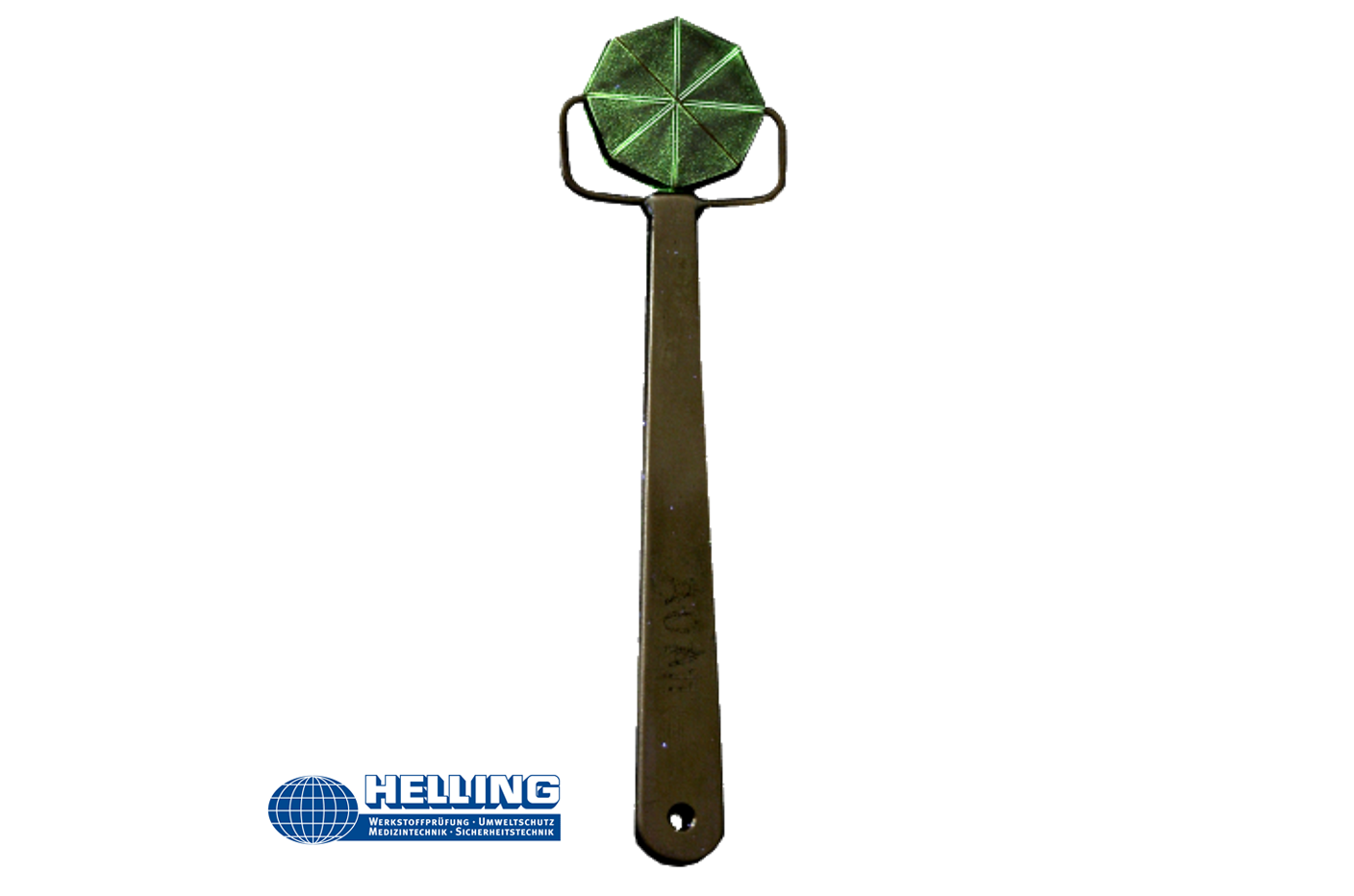

Osemboké, cca. 3 mm hrubé skúšobné teleso pre preukazovanie smeru magnetizácie.



Skúšobné teleso sa skladá z ôsmich mäkkých segmentov železa. Medzera medzi nimi má šírku max. 0.79 mm (1/32") a je naplnené tvrdou spájkou. Jedna strana skúšobného telesa je vybavená medeným pokovovaním. Z vyššie pripojených kĺbov sa vytvoria dva kríže, ktoré sú posunuté o 45°.



Referenčná blok je vyrobený v súlade s nasledujúcimi špecifikáciami:

  • MIL-STD-271 E (§ 4.3.2.5.5, číslo 8)
  • NAVSHIPS 250-1500-1 (§ 12.4.1.5, číslo 12 - 17)
  • ASME Oddiel V (čl. 25, SA-275, číslo 8)



Tecnické údaje

Priemer                     27 mm

Výška                         4 mm

Šírka trhlín               100 mm
