• Materiál: uhlíková oceľ
  • Sada obsahuje: 10 vzoriek
  • 8 plechov: cca. 6,35 mm  x 101,60 mm x 203,20 mm
  • 2 "T" vzorky: cca. 6,35 mm x 101,60 mm x 203,20 mm x 101,60 mm

  • Trhliny: 2 na vzorku, 20 celkom

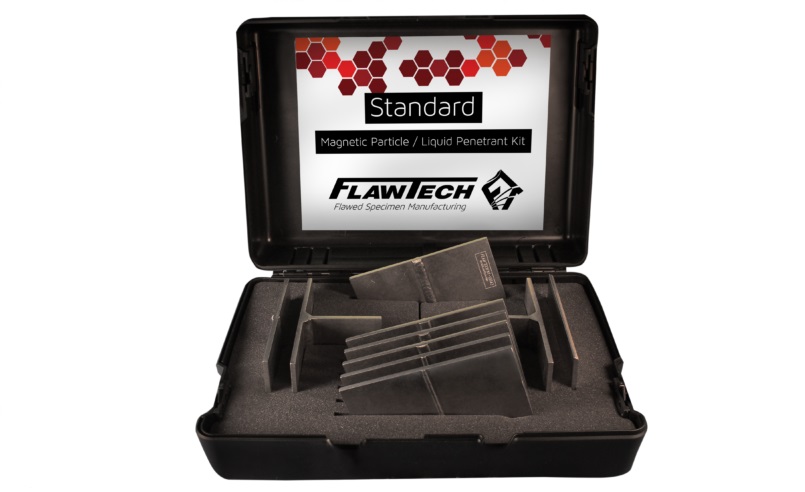

  • Každá vzorka obsahuje 2 "reálne chyby" náhodne umiestnené. Vzorky sú baléne vo voľne prenášanom kufríku, spolu s dokumentáciou s "Flaw Truth" zdokumentovanou v CAD výkresoch so štandardnou toleranciou (+/-) 4 mm (0,150").
  • Pribalené dokumenty zahŕňajú: certifikát o zhode, CAD výkresy a skúšobné listy
  • Kufrík na prenášanie: cca. 152,40 mm x 406,40 mm x 508 mm
  • Hmotnosť: ~15,88 kg



Zahrnuté chyby:

  • 10. trhlina v základnom materiáli v teplom ovplyvnenej oblasti tzv. "studená trhlina" v jednoduchom zvare
  • 11. trhlina v kútovom zvare
  • 12. trhlina koreňa v jednoduchom zvare
  • 14. stredová trhlina v jednoduchom zvare (poškodenie povrchu)
  • 16. obvodová trhlina v jednoduchom zvare
  • 17. priečna trhlina v jednoduchom zvare
  • 18. trhlina v základnom materiáli v jednoduchom zvare (vrchná teplom ovplyvnená oblasť)
  • 19. trhlina v základnom materiáli v jednoduchom zvare (spodná teplom ovplyvnená oblasť)
  • 20. kráterová trhlina v jednoduchom zvare (oblasť začiatku-ukončenia)
  • 32. pórovitosť v jednoduchom zvare (poškodenie povrchu)
  • 33. pórovitosť v kútovom zvare (poškodenie povrchu)
  • 51. príprava laminácie
  • 53. studený spoj v jednoduchom zvare (poškodenie povrchu v oblasti prevýšenia zvaru)
  • 54. studený spoj v jednoduchom zvare (poškodenie povrchu koreňa)
  • 55. studený spoj v jednoduchom zvare (poškodenie povrchu koreňa)
  • 80. pretečenie - kútový zvar



Detail na stiahnutie v PDF TU!



Máte otázky, alebo chcete vypracovať ponuku?

Kontaktujte nás: topndt@topndt.sk

PrílohaVeľkosť
PDF icon Nákres defektov s popisom162.83 KB
